Miks valida karmi tööstusliku ventilatsiooni jaoks kõrge temperatuuriga tsentrifugaalventilaator?

Artikli kokkuvõte

Kuumus muudab ventilatsioonis kõike: õhuvoolu tihedus nihkub, materjalid paisuvad, laagrid töötavad raskemini ja tavalised komponendid lähevad kiiremini rikki. Kui teie protsess tekitab kuuma heitgaasi – mõelge ahjudele, ahjudele, termotöötlusliinidele, kuivatusahjudele, põletussüsteemidele või kõrge kuumusega tolmu kogumisele – aKõrge temperatuuriga tsentrifugaalventilaatoron sageli erinevus stabiilse tootmise ja korduva seisaku vahel. See artikkel kirjeldab tegelikke valupunkte, millega ostjad silmitsi seisavad (müra, vibratsioon, kiire kulumine, ebaturvaline leke, nõrk rõhk, tolmu kogunemine ja ebausaldusväärsed käivitused). seejärel kaardistab iga probleem praktiliste valikukriteeriumitega, mida saate kohe kasutada. Samuti saate selge kontrollnimekirja, võrdlustabeli ja hooldusnõuandeid, et saaksite seda teha määrake õige ventilaator esimest korda – maksmata kaks korda remondi, asendamise või kaotatud väljundi eest.

Sisukord

1. Lühiülevaade
2. Mida kõrge temperatuuriga tsentrifugaalventilaator tegelikult teeb
3. Kõige tavalisemad ostja valupunktid (ja miks need juhtuvad)
4. Kõrge kuumuse korral kõige olulisemad disainifunktsioonid
5. Kuidas valida õige ventilaator (ilma arvamiseta)
6. Tabel, mida saate uuesti kasutada
7. Paigaldus- ja hooldustavad, mis kaitsevad teie investeeringut
8. Koostöö tootjaga: mida küsida ja mida pakkuda
9. KKK

Lühiülevaade

• Määratlege töökoht:temperatuur, õhuvool, rõhk, gaasi koostis, tolmukoormus, töötunnid.
• Tehke kindlaks ebaõnnestumise riskid:laagrite ülekuumenemine, tiiviku deformatsioon, erosioon, korrosioon, vibratsioon, leke.
• Sobitage ventilaatori arhitektuur:ratta tüüp, korpus, võlli/laagrite paigutus, mootori asend, jahutusplaan.
• Kinnitage jõudlusmarginaalid:jätke ruumi filtri laadimiseks, kanalite vahetamiseks ja hooajaliste tiheduse muutusteks.
• Hooldavuse plaan:juurdepääsuuksed, kontrollpordid, tasakaalustav lähenemine, varustrateegia.

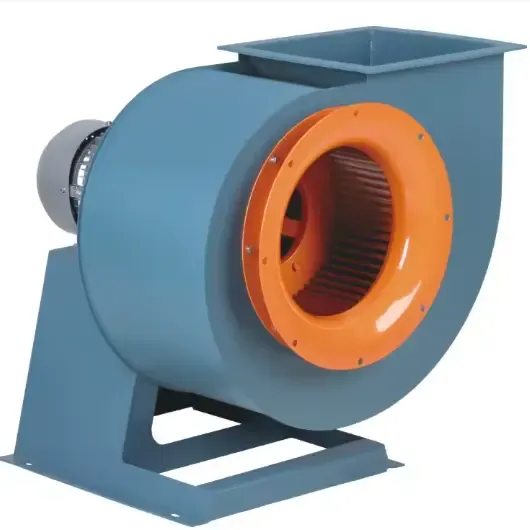

Mida kõrge temperatuuriga tsentrifugaalventilaator tegelikult teeb

A Kõrge temperatuuriga tsentrifugaalventilaatoron ehitatud kuuma gaasi usaldusväärseks liigutamiseks, tekitades samal ajal ületamiseks vajalikku staatilise rõhu vastupidavus kanalitele, käänakutele, siibritele, tsüklonitele, filtritele, soojusvahetitele ja korstnadele. "Tsentrifugaal" tähendab, et ventilaatori tiivik paiskab õhku väljapoole selle keskpunktist, muutes pöörlemisenergia rõhuks. See survevõime on tsentrifugaalventilaatorite laialdase kasutamise peamine põhjus tööstussüsteemid, kus pikad kanalid või filtreerimisseadmed koormaksid üle lihtsamad õhuvooluseadmed.

Kõrge temperatuuri osa ei ole turundusmärgis – see on tehniline piirang. Kuum gaas vähendab õhu tihedust (muutes ventilaatori tööpunkti), kiirendab oksüdatsiooni, nõrgestab aja jooksul paljusid levinud sulameid ja võib halva soojusjuhtimise korral määrdeaineid hävitada. Reaalsetes rakendustes kõrge kuumus on sageli seotudtolm, kleepuvad osakesed, sädemed või söövitavad ühendid, muutes disaininõuded nõudlikumaks kui "lihtsalt kuumem ventilaator".

Kõige tavalisemad ostja valupunktid (ja miks need juhtuvad)

Valupunkt 1: ventilaator töötab kasutuselevõtu ajal, seejärel kaotab mõne nädala pärast jõudluse.

• Filtrid täituvad, suurendades takistust ja surudes süsteemi teise tööpunkti.
• Tolmujäägid muudavad tiiviku kuju ja tasakaalu, lõikamise efektiivsust ja tõstavad vibratsiooni.
• Kuuma gaasi tihedus muutub temperatuurikõikumiste, voolu ja rõhu muutmisega viisil, mis üllatab "toatemperatuuri" eeldusi kasutavaid meeskondi.

Valupunkt 2: Ilmub vibratsioon ja müra, siis laagrid lähevad varakult üles.

• Soojuspaisumine joondab võllid valesti või pingestab korpuseid, kui vahed ja struktuur ei ole ette nähtud kõrge kuumuse jaoks.
• Tööratta erosioon või kogunemine tekitab tasakaalutust; tasakaalustamatus tekitab vibratsiooni; vibratsioon hävitab laagrid.
• Vale aluse vuukimine, nõrgad raamid või kanali pinge kannavad jõud ventilaatorisse.

Valupunkt 3: võllitihendi või korpuse leke muutub ohutusprobleemiks.

• Kõrge temperatuur võib kõvastada standardseid tihendusmaterjale või lühendada oluliselt nende eluiga.
• Alarõhusüsteemid võivad õhku tõmmata sealt, kus nad ei peaks, mõjutades põlemist, toote kvaliteeti või heitkoguste kontrolli.
• Ülerõhusüsteemid võivad lekkida kuuma gaasi või suitsu tööpiirkonda, kui tihendus ei ole vastupidav.

Valupunkt 4: ventilaator ei talu tolmust või abrasiivset kuuma heitgaasi.

• Peenosakesed õõnestavad tera esiservi ja korpuseid; kuum tolm võib käituda nagu liivaprits.
• Kleepuvad osakesed võivad kinnituda teradele, kitsendades vooluteid ja tekitades tasakaalutust.
• Ebapiisav kulumiskaitse tähendab, et maksate korduvalt seisaku, remondi ja varuosade eest.

Valupunkt 5: süsteemi on raske hooldada ja iga seiskamine muutub kulukaks.

• Puuduvad ülevaatusuksed, eemaldatavad paneelid või halb juurdepääs laagritele ja tihenditele.
• Tasakaalustamine nõuab täielikku eemaldamist, kuna puudub praktiline välja tasakaalustamise strateegia.
• Varuosad ei ole standardiseeritud, mis sunnib pikki tarneaegu.

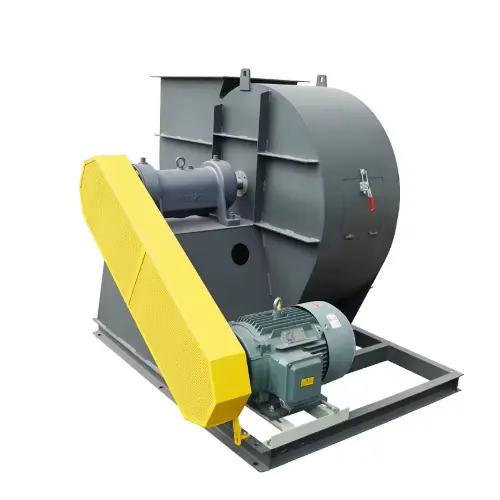

Kõrge kuumuse korral kõige olulisemad disainifunktsioonid

UsaldusväärneKõrge temperatuuriga tsentrifugaalventilaatoron valikute süsteem. Allpool on toodud funktsioonid, mis kõige otsesemalt mõjutavad stabiilsus, eluiga ja kogu omamiskulu.

• Tööratta materjali ja paksuse strateegia:Kõrge kuumus võib pehmendada madalama kvaliteediga materjale. Õige sulam ja geomeetria peavad vastu deformatsioon, pragunemine ja oksüdatsioon, säilitades samal ajal tasakaalu stabiilsena.
• Teie tolmu- ja rõhuvajadustele vastav rattatüüp:Tagurpidi kumerad konstruktsioonid pakuvad sageli kõrget efektiivsust ja väiksemat energiatarbimist, samas kui radiaalsed või mõlad taluvad karmides vooludes paremini tahkeid osakesi ja nende kogunemist.
• Soojusisolatsiooni ja jahutusplaan:Kui soojus liigub laagrikorpustesse või mootoritsoonidesse, väheneb määrdeaine eluiga. Disainilahendused võivad kasutada termotõkkeid, pikendatud šahti, jahutusõhuteid või strateegilist komponentide paigutust.
• Laagrite paigutus ja määrimise valik:Kuumus, tolm ja vibratsioon on "laagrite tapjad". Õige suurus, tihendus ja määrdeaine valik pikendavad oluliselt hooldusvälbasid.
• Tihendamisviis:Labürinttihendid, pakkimine või spetsiaalsed mehaanilised tihendusmeetodid võivad lekkeid vähendada ja komponente kaitsta selle põhjal, kas teie süsteem töötab negatiivse või positiivse rõhu all.
• Kandke abrasiivse gaasi kaitset:Vahetatavad vooderdised, kulumisplaadid, kõvastunud esiservad või pinnakatted võivad põhjustada sagedase rikke suunata kavandatavasse hooldusobjekti.
• Tasakaal ja jäikus:Kõrge kuumus ja pikad tsüklid nõuavad tugevat konstruktsiooni jäikust ja hoolikat tasakaalustamisstandardit vibratsioon aja jooksul madal.

Kui teie projekt hõlmab nii kõrget temperatuuri kui ka agressiivset ainet (abrasiivne tolm või söövitavad ühendid), käsitlege ventilaatorit kui olulist protsessi vara, ei ole kaup. Odavaim variant on sageli kõige kallim, kui seisakuid ja ohutusriske on arvesse võetud.

Kuidas valida õige ventilaator (ilma arvamiseta)

Valik peaks algama andmetega, mitte ainult sihtõhuvooluga. Kõige kasulikum lähenemisviis on määratleda töötingimused, tuvastada "halvim juhtum", ja seejärel suurendage jõudlusvaru reaalsete takistusmuutuste jaoks.

1. samm: lukustage tööümbrik

• Gaasi temperatuur:normaalvahemik ja tipp (kaasa arvatud häired käivitamise/väljalülitamise ajal).
• Voolu nõue:sihtmahu vooluhulk töötemperatuuril, mitte toatemperatuuril.
• Staatiline rõhk:hõlmavad kanalikadusid, seadmete kadusid, siibri positsioone ja filtri koormust aja jooksul.
• Gaasi koostis:niiskus, lahustisisaldus, söövitavad ained, hapnikutase ja igasugune sädemete või peene põlevtolmu oht.
• Tahkete osakeste omadused:osakeste suurus, abrasiivsus, kleepuvus ja kontsentratsioon.
• Töötsükkel:tundi päevas, käivitub tunnis ja eeldatav pidev tööaeg.

2. samm: valige oma keskkonnale sobiv konfiguratsioon

• Kui teil onpikad kanalid ja filtreerimine, seavad esikohale survevõime ja stabiilse efektiivsuse erinevates tööpunktides.
• Kui teil onraske tolm, seadke esikohale vastupidavad rattatüübid ja kulumiskaitse ning lihtne juurdepääs puhastamiseks.
• Kui teil onsöövitav kuum gaas, seadke esikohale materjali valik ja tihendusstrateegia.

3. samm: nõudke tõestust testimise ja dokumentatsiooni kaudu

• Toimivuse kontroll (vool/rõhk) ja vibratsioonikontroll enne saatmist.
• Selged joonised, paigaldusnõuded ja hooldussoovitused.
• Varuosade plaan (laagrid, tihendid, kulumiskatted), et vähendada seisakuohtu.

Praktiline eesmärk on lihtne: teieKõrge temperatuuriga tsentrifugaalventilaatorpeaks täna täitma õhuvoolu eesmärgid ja neid ka täitma pärast kuudepikkust kokkupuudet tolmuga, termilist tsüklit ja filtrite laadimist – muutumata pidevaks hooldushädaolukorraks.

Tabel, mida saate uuesti kasutada

Paigaldus- ja hooldustavad, mis kaitsevad teie investeeringut

Isegi hästi disainitudKõrge temperatuuriga tsentrifugaalventilaatorvõib installimisega kiirustades varakult ebaõnnestuda. Siin on praktilised praktikad mis hoiavad süsteemid stabiilsena kõrgel kuumusel:

• Juhtimiskanali pinge:Toetage kanalit iseseisvalt, nii et kaal ja termiline liikumine ei tõmbaks ventilaatori korpust.
• Hallake soojuspaisumist:Kasutage sobivaid paisumisvuuke ja jätke vaba ruumi, et kuumad kanalid ei moonutaks joondamist.
• Kinnitage õhuvoolu suund ja siibri loogika:Valed siibri seadistused võivad ventilaatori ettenähtud tööpiirkonnast eemale lükata.
• Jälgige vibratsiooni varakult:Algtaseme vibratsioon kasutuselevõtul ja jälgige seda – väikesed muutused ennustavad sageli suuremaid tõrkeid.
• Hoidke ratas puhtana:Kogunemine on vaikne tõhususe vähendaja ja tolmuse kuuma gaasi tasakaalustamatuse peamine põhjus.
• Pidage kinni määrimisintervallidest:Kõrge kuumus võib lühendada rasva või õli kasutusiga; järgige oma temperatuuri ja töötsükli jaoks soovitatud ajakava.
• Plaani kulumisosade vahetus:Kui käsitlete abrasiivset tolmu, koostage oma hoolduskava vooderdiste või kulumisplaatide ümber.

Lihtne harjumus, mis tasub end ära: pidage üheleheküljelist tööpäevikut (temperatuur, siibri asend, filtrite rõhkude erinevus, vibratsiooninäidud). Kui midagi triivib, saate osade pimesi asendamise asemel algpõhjuseid parandada.

Koostöö tootjaga: mida küsida ja mida pakkuda

Paljud "fänniprobleemid" on tegelikult "spetsiifilised probleemid". Kiireim tee usaldusväärse lahenduseni on puhas teabevahetus: esitate tegeliku töömahu ja tootja koostab teie riskidele vastava konfiguratsiooni.

KellHebei Ketong Environmental Protection Equipment Co., Ltd., meeskonnad toetavad kliente tavaliselt protsessitingimuste selgitamisega, sobivate rattatüüpide soovitamine tolmu- ja rõhunõuete jaoks ning konstruktsiooni- ja tihendusvõimaluste kohandamine vastavalt objekti keskkonnale. Kui käsitlete ventilaatorit tervikliku ventilatsioonisüsteemi osana – mitte eraldiseisva komponendina –, saate tulemuse, mis käitub põllul etteaimatavalt.

Kasutage seda kiiret andmelehte, kui taotlete hinnapakkumist:

Selle teabe abil on palju lihtsam soovitada aKõrge temperatuuriga tsentrifugaalventilaatordisain, mis väldib klassikat lõksud: rõhu alahindamine, tolmu käitumise ignoreerimine ning laagritele ja tihendile avaldatava termilise mõju tähelepanuta jätmine.

KKK

K: Kuidas ma tean, kas mul on tavalise tööstusliku ventilaatori asemel vaja kõrgtemperatuurset tsentrifugaalventilaatorit?

Kui teie gaasivoog on pidevalt kuum, kui teil on termiline tsükkel või kui ventilatsioonitoru sisaldab filtreerimist ja pikki kanaleid, aKõrge temperatuuriga tsentrifugaalventilaatoron tavaliselt turvalisem valik. Eesmärk pole mitte ainult täna õhku liigutada, vaid ka pärast seda edasi liigutada kuumus on mitu kuud pingestanud materjale, tihendeid ja laagreid.

K: Miks õhuvool temperatuuri muutumisel muutub?

Kuumemal gaasil on väiksem tihedus. See mõjutab ventilaatori ja süsteemi koostoimet, nihutades tööpunkti. Kui teie arvutused eeldasid jahedamat õhku, paigaldatud süsteem võib maanduda oodatust erineva voolu/rõhuga. Seetõttu tuleks jõudlust hinnata töötemperatuuril.

K: Mis põhjustab kuuma tolmuses teeninduses aja jooksul vibratsiooni?

Kõige levinumad põhjused on tiiviku kuhjumine, erosioon, soojuspaisumisest tingitud kõrvalekaldumine ja aluse või tugede struktuurne nõrkus. Rutiinne ülevaatus ja selge hoolduskava (puhastamine, tasakaalustamine, kulumiskaitse) võivad vältida "salapäraseid rikkeid".

K: Kas üks ventilaator suudab usaldusväärselt toime tulla nii kõrge kuumusega kui ka abrasiivse tolmuga?

Jah – kui ratta tüüp, kulumiskaitsestrateegia, materjalid ja hoolduse juurdepääs on õigesti valitud. Abrasiivne tolm on disainimisel juhitav ennetab seda, mitte ei käsitle seda tagantjärele.

K: Kui suure jõudlusmarginaali peaksin planeerima?

See sõltub takistuse muutumise kiirusest, eriti filtri koormuse ja protsessi muutlikkusest. Praktiline lähenemine on varu planeerimine kõige mustematele eeldatud seisukorras ja veenduge, et ventilaator saaks endiselt ohutult töötada kogu teie tavapärases vahemikus ilma ebastabiilsetesse piirkondadesse sisenemata.

K: Mida peaksin tarnijale saatma, et saada täpset soovitust?

Esitage temperatuurivahemik ja tipp, nõutav vooluhulk töötemperatuuril, kogu süsteemi rõhk, sealhulgas tulevane koormus, tolmu omadused, gaasikeemia, töötsükkel ja saidi piirangud. Selle abil saab tarnija sobitada konfiguratsiooni, tihendi ja kulumiskaitse teie tegelike riskidega.

Viimased Mõtted

Ostmine aKõrge temperatuuriga tsentrifugaalventilaatorei ole lihtsalt mudelinumbri valimine – see on töökindluse kujundamine kuumaks ja nõudlikuks õhuvoolu tööks. Kui viite jõudlusnõuded vastavusse termilise tegelikkuse, tolmu käitumise, tihendusvajaduste ja hooldusjuurdepääsuga, lõpetate korduvate rikete tagaajamise ja hakata töötama stabiilset ventilatsioonisüsteemi, mis toetab tootmist selle katkestamise asemel.

Kui plaanite uuendada või määrata uue kuuma gaasi ventilatsioonitoru,võtke meiega ühendustjuuresHebei Ketong Environmental Protection Equipment Co., Ltd.et arutada oma töötingimusi ja hankida teie protsessile sobiv konfiguratsioon, saidi piiranguid ja pikaajalisi hoolduseesmärke.
