Mida tuleks tööstusliku tsentrifugaalventilaatori valimisel arvestada?

2025-12-29 0 Jäta mulle sõnum

Õige valimineTsentrifugaalventilaatoron kriitiline otsus, mis mõjutab süsteemi tõhusust, tegevuskulusid ja pikaajalist töökindlust. See põhjalik juhend käsitleb peamisi tehnilisi põhimõtteid, jõudlusparameetreid ja rakendusespetsiifilisi kaalutlusi, mis on vajalikud teadliku valiku tegemiseks. Käsitleme levinud valupunkte, nagu suur energiatarbimine, enneaegne rike ja müraprobleemid, pakkudes hindamiseks selget raamistikku. Mõistes ventilaatori disaini, süsteeminõuete ja töökeskkonna vahelist koosmõju, saate määrata lahenduse, mis tagab teie konkreetsetele vajadustele optimaalse jõudluse ja vastupidavuse.

Artikli ülevaade

Põhilised tööpõhimõtted ja disain
Peamised jõudlusnäitajad ja valikukriteeriumid
Ühiste tööstuslike väljakutsetega tegelemine
Fännitüüpide võrdlev analüüs
Pikaajalise töökindluse tagamine
Korduma kippuvad küsimused (KKK)

Põhilised tööpõhimõtted ja disain

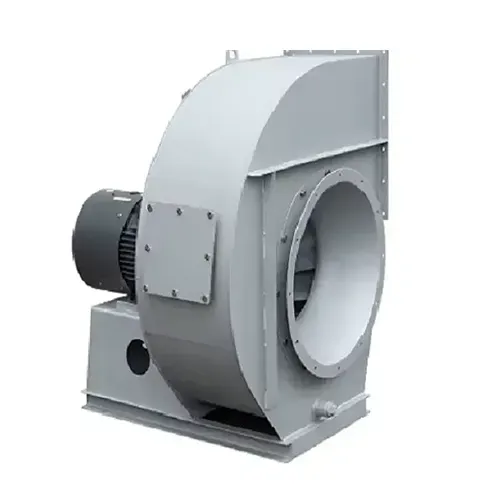

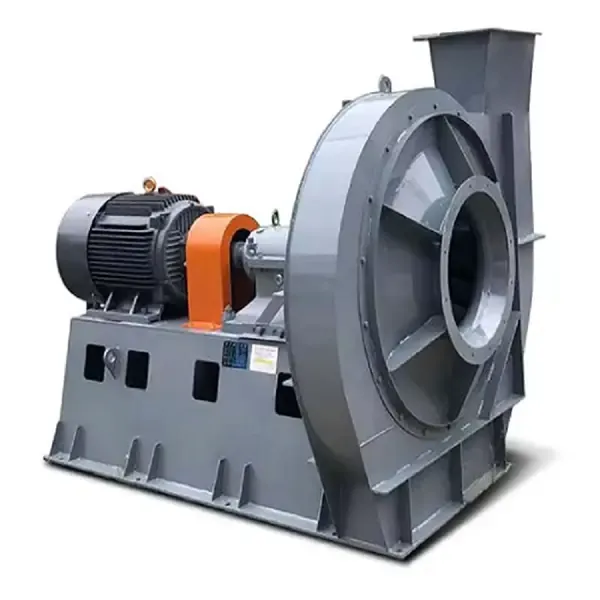

Tsentrifugaalventilaator töötab oma südames lihtsal, kuid väga tõhusal põhimõttel: kineetilise energia muundamisel. Erinevalt aksiaalventilaatoritest, mis juhivad õhku paralleelselt võlliga, tõmbavad tsentrifugaalventilaatorid õhku tiiviku keskele (silma) ja tsentrifugaaljõu toimel suruvad selle risti väljapoole keerdkeerasse (korpusesse). See toiming tekitab suurema rõhu tõusu, muutes need asendamatuks märkimisväärse takistusega süsteemides, nagu torustik, filtrid või soojusvahetid.

Peamine ülevaade:Tööratta konstruktsioon on ventilaatori mootor. Selle laba konfiguratsioon – olgu see siis ettepoole kaarduv, tahapoole kaldu või radiaalne – määrab otseselt jõudluskõvera, tõhususe ja sobivuse erinevate rakenduste jaoks. Näiteks tahapoole kaldu tera pakub suuremat efektiivsust ja mitteülekoormavat võimsuskarakteristikut, muutes selle ideaalseks puhta õhu jaoks HVAC-is ja tööstuslikus ventilatsioonis.

Sama olulised on ehitusmaterjalid, mis valitakse gaasivoo omaduste põhjal. Tavalise õhu jaoks piisab tsingitud terasest. Söövitava suitsu eemaldamiseks on roostevaba teras (nt SS304, SS316) või kiudtugevdatud plastik (FRP) kohustuslik. Kõrge temperatuuriga rakenduste puhul, mille temperatuur ületab 250 °C, on materjali lagunemise ja rikke vältimiseks vaja spetsiaalseid kuumuskindlaid teraseid või sulameid.Hebei Ketong Environmental Protection Equipment Co., Ltd.insenerid fännid selle materjalispetsiifiliste teadmistega, tagades, et põhikomponendid vastavad töö karmusele.

Tööratta dünaamika:Terade arv, kuju ja nurk määravad rõhu tekitamise ja tõhususe.
Ajamisüsteemid:Otseajam pakub lihtsust, samas kui rihmülekanne võimaldab paindlikult reguleerida ventilaatori kiirust (ja seega ka jõudlust), muutes rihmaratta suhet.
Korpuse disain:Keerulise korpuse kuju on konstrueeritud nii, et see muundab kineetilise energia tõhusalt staatiliseks rõhuks ning õhutiibade konstruktsioon minimeerib turbulentsi ja kadusid.

Peamised jõudlusnäitajad ja valikukriteeriumid

Ventilaatori valimine ainult õhuvoolu järgi (CFM või m³/h) on tavaline ja kulukas viga. Süsteemi rõhunõue on vastujõud, mille ventilaator peab ületama. See on määratletud kui staatiline kogurõhk (TSP), mis on kanalite, siibrite, filtrite ja muude komponentide kõigi takistuste summa. Ventilaator tuleb valida sellises tööpunktis (õhuvool vs. rõhk) selle jõudluskõveral, kus see suudab tagada vajaliku voolu selle konkreetse rõhu suhtes.

Tõhusus on tegelik tegevusökonoomia mõõt. Tippefektiivsus on ventilaatoritüüpide lõikes märkimisväärselt erinev. Ventilaatori kasutamine kaugel selle parimast efektiivsuspunktist (BEP) raiskab energiat, suurendab müra ja põhjustab enneaegset kulumist. Lisaks on ventilaatoriseaduste mõistmine oluline mis tahes süsteemi muutmisel: õhuvool on võrdeline kiirusega, rõhk kiiruse ruuduga ja võimsus kiiruse kuubikuga. Kiiruse 10% kasv toob kaasa 33% voolutarbimise kasvu!

Valikutegur	Kirjeldus ja mõju	Kriitiline küsimus, mida küsida
Süsteemi kõver	Graafiline seos õhuvoolu ja süsteemi rõhukao vahel. Ventilaator tuleb valida kohas, kus selle töökõver lõikub süsteemi kõveraga.	Kas olete täpselt arvutanud rõhulangused kõikide süsteemi komponentide jaoks, sealhulgas tulevase filtri koormuse jaoks?
Fänni jõudluse kõver	Tootja graafik, mis näitab õhuvoolu, rõhku, võimsust ja efektiivsust vahemikus. Määrab ventilaatori võimalused.	Kas teie nõutav tööpunkt on sellel kõveral 85–90% ventilaatori maksimaalsest efektiivsusest?
Ehitusmaterjal	Määrab vastupidavuse korrosioonile, hõõrdumisele ja temperatuurile. See mõjutab otseselt eluiga ja hoolduskulusid.	Millised on protsessiõhu täpsed keemilised koostisosad, tahkete osakeste koormus ja temperatuur?
Müratase (dB(A))	Tekib helivõimsus, mis on töötajate ohutuse ja keskkonnanõuete täitmise seisukohalt ülioluline. Suureneb järsult BEP-st eemal.	Kas esitatud helivõimsuse tase vastab OSHA või kohalikele eeskirjadele ettenähtud paigalduspiirkonna kohta?

Ühiste tööstuslike väljakutsetega tegelemine

Tööstuskasutajad puutuvad sageli kokku konkreetsete kulukate valupunktidega, mis on seotud ventilaatori jõudlusega. Üks levinumaid onsuur energiatarbimine. See tuleneb sageli lihtsa siibriga juhitavast liiga suurest ventilaatorist, mis raiskab energiat kunstliku takistuse tekitamisega. Lahendus seisneb ventilaatori esialgses õiges suuruses ja muutuva sagedusega ajamite (VFD) kasutamisel, et moduleerida ventilaatori kiirust täpselt vastavalt nõudlusele, mis annab märkimisväärse energiasäästu.

Laagrite enneaegne rikeon veel üks kriitiline probleem, mis on sageli põhjustatud ebaõigest joondamisest, ebapiisavast määrimisest või tasakaalustamata tiivikute liigsest vibratsioonist. Täpne dünaamiline tasakaalustamine tehases ja selged hooldusprotokollid on pikaealisuse tagamiseks vaieldavad. Tolmuga või kleepuvate materjalidega seotud rakenduste jaoks,tiiviku saastumine ja koguneminevõib nihutada tasakaalu ja jõudluskõverat. Sellised valikud nagu radiaalsed labad, kleepumisvastased katted või kergesti ligipääsetavad puhastusuksed muutuvad oluliseks täpsustamiseks.

Vibratsioon ja struktuurne resonantsmitte ainult ei kahjusta ventilaatorit, vaid võib kahjustada kogu kandekonstruktsiooni. Vibratsiooni isoleerimine korralike vedru- või kummikinnitustega ja alusplaadi/vundamendi piisava jäikuse tagamine on kriitilised inseneritoimingud, mida hanke käigus sageli eiratakse. Partnerlus tootjaga, kes viib läbi põhjalikud tehasekatsetused, sealhulgas vibratsioonianalüüsi, võib neid välitõrkeid ära hoida.

Fännitüüpide võrdlev analüüs

Kõik tsentrifugaalventilaatorid pole võrdsed. Valik ettepoole kaarduvate (FC), tahapoole kaldu (BI), tiibade (AF) ja radiaalsete (labaratta) ventilaatorite vahel on ülioluline.

Ettekõverdatud (FC) puhurid:Sellel on palju lühikesi lõiketerasid, mis on pöörlemissuunas kõverad. Need on kompaktsed, töötavad madalamal kiirusel ja tekitavad teatud suuruse juures mõõdukat rõhku. Kuid nende efektiivsus on madalam ja nad on altid osakeste kogunemisele. Neid kasutatakse tavaliselt madala rõhuga HVAC-seadmetes.
Tahapoole kaldu (BI) ja õhutiib (AF):Nendel on pöörlemissuunast eemale kalduvad terad. Need on ülitõhusad ventilaatorid, millel on mitteülekoormusomadused. Kõrgeima teraprofiiliga aerodünaamilise tiiva tüüp pakub kõrgeimat efektiivsust (sageli üle 85%). Need sobivad ideaalselt puhta kuni mõõdukalt määrdunud õhu jaoks tööstussüsteemides ja suurtes HVAC-des.
Radiaalsed (labaratta) ventilaatorid:Mudel on lihtsad sirged labad, mis kiirgavad rummust. Need on vastupidavad, isepuhastuvad ja taluvad hästi suurt tolmu, abrasiivseid materjale või kleepuvaid gaase. Need on materjali käitlemise, pneumaatilise transportimise ja karmide tööstusprotsesside tööhobune, kuigi nende efektiivsus on väiksem kui BI/AF tüüpidel.

Vale tüübi valimine põhjustab ebaefektiivsust, sagedast hooldust või võimetust protsessivooga hallata.Hebei Ketong Environmental Protection Equipment Co., Ltd.pakub rakendustehnilist tuge, et sobitada ventilaatori tüüp täpselt materjali ja ülesandega, tagades, et riistvara on otstarbekohane alates esimesest päevast.

Pikaajalise töökindluse ja väärtuse tagamine

Ventilaatori tegelik maksumus ei ole selle ostuhind, vaid selle kogukulu (TCO), mis sisaldab energiat, hooldust ja seisakuid 10–20 aasta jooksul. Investeerimine hästi läbimõeldud, õigesti määratletud ventilaatorisse maksab algusest peale dividende. Selle võtmeks on juurdepääs üksikasjalikele dokumentidele, sealhulgas sertifitseeritud jõudluskõveratele, üksikasjalikele materjalide spetsifikatsioonidele ja hooldusjuhenditele.

Hanke tuleks vaadelda kui partnerlust. Usaldusväärne tootja osaleb tehnilises dialoogis, esitades üksikasjalikke küsimusi teie protsessi kohta, et tuvastada riske, nagu kondensatsioon, abrasiivsed osakesed või võimalik plahvatusohtlik keskkond (nõuab ATEX-sertifikaadiga konstruktsioone). Tulevaste seisakuaegade minimeerimiseks peaksid nad pakkuma ka tugevat müügijärgset tuge, sealhulgas varuosade, nagu tiivikud, võllid ja laagrisõlmed, kättesaadavust.

Korduma kippuvad küsimused (KKK)

Kuidas ma tean, kas mu ventilaator töötab parimal efektiivsuspunktil (BEP)?

Kõige usaldusväärsem meetod on tegeliku õhuvoolu ja süsteemi staatilise rõhu mõõtmine põllul ning selle punkti joonistamine tootja tarnitud ventilaatorikõverale. Kui punkt langeb graafiku efektiivsuskõvera tipust paremale või vasakule, ei tööta ventilaator oma BEP-is. Sümptomiteks on oodatust suurem võimendi tõmme, liigne müra või vibratsioon.

Kas tsentrifugaalventilaator talub plahvatusohtlikku või kergestisüttivat tolmu/gaase?

Ainult siis, kui see on spetsiaalselt selliseks tööks loodud ja sertifitseeritud. Plahvatusohtliku keskkonna ventilaatorid (ATEX, NEC jne) nõuavad sädemevaba konstruktsiooni (sageli alumiiniumpronks- või spetsiaalseid katteid), spetsiaalset maandust staatilise elektri hajutamiseks, laagrite ja pindade temperatuuri reguleerimist ning täiustatud tihendamist. Ärge kunagi kasutage tavalist ventilaatorit plahvatusohtlikus keskkonnas.

Milline hooldus on ventilaatori tööea pikendamiseks ülioluline?

Regulaarsed kontrollid on võtmetähtsusega: (1) Kontrollige ja registreerige vibratsioonitaset iga kuu; järsk tõus näitab tasakaalutust või laagriprobleeme. (2) Tagage määrimine tootja intervallidega, kasutades täpselt soovitatud määret/õli. (3) Kontrollige visuaalselt materjali kogunemist tiivikule, eriti määrdunud rakenduste korral. (4) Kontrollige kord kvartalis rihma pinget ja joondamist rihmaajamiga seadmetel.

Miks mu uus ventilaator kohe pärast paigaldamist liigselt vibreerib?

Vahetu vibratsioon viitab sageli paigaldusprobleemidele, mitte ventilaatori defektile. Kontrollige järgmist: (1) Vundamendi/alusplaadi jäikus – see ei tohi painduda. (2) Õige joondus ventilaatori ja mootori võlli (otseajami jaoks) või rataste (rihmülekande jaoks). (3) Veenduge, et kõik transpordiplokid või sisemised kinnitused on eemaldatud. (4) Veenduge, et sisse-/väljalaskekanalid ei koormaks ventilaatori korpust.

Optimeerige oma õhu ja gaasi liikumissüsteeme

Õige tsentrifugaalventilaatori määramine nõuab rakendusteadmiste ühendamist inseneri täpsusega. Aastakümnete pikkuse kogemusega erinevates tööstusharudes – alates tsemendi tootmisest ja keemilisest töötlemisest kuni elektritootmise ja reoveepuhastuseni –Hebei Ketong Environmental Protection Equipment Co., Ltd.ei paku mitte ainult seadmeid, vaid ka insenertehnilisi lahendusi, mis keskenduvad töökindlusele, tõhususele ja kogu omamise kulule.

Laske meie tehnilisel meeskonnal teid süsteeminõuete analüüsimisel ja optimaalse ventilaatori konfiguratsiooni soovitamisel aidata. Oleme pühendunud tugeva jõudluse pakkumisele, mis lahendab teie konkreetsed tööprobleemid.

Võtke meiega ühendust tehnilise konsultatsiooni saamiseks
