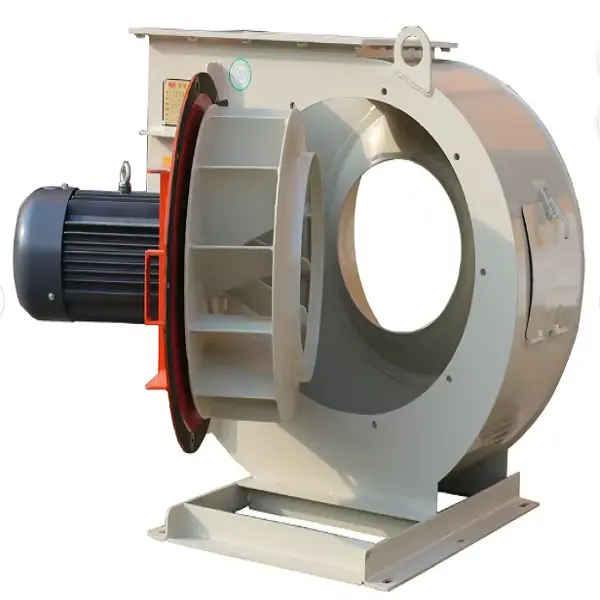

Kuidas saab tõmbeventilaator teie suitsugaasisüsteemi stabiliseerida?

Abstraktne

Sisukord

Kontuur

• Selgitage, kus indutseeritud tõmbeventilaator liinis asub ja miks "negatiivse rõhu stabiilsus" on oluline.
• Tõlgi tüüpilised saidikaebused tehnilisteks põhjusteks, mida saate tegelikult parandada.
• Esitage suuruse kontrollnimekiri: millised andmed peate esitama (ja mida tarnijad peaksid kinnitama).
• Võrrelge tolmu, korrosiooni, kõrge temperatuuri ja väävlitustamise teenuse levinumaid ehitusvõimalusi.
• Kaaluge elutsükli teemasid: energia, müra, vibratsioon, varuosad ja hooldusvälbad.
• Sulgege ostja jaoks valmis toimingute loend ja selge järgmine samm oma projekti edasiviimiseks.

Mida indutseeritud tuuletõmbuse fänn tegelikult teeb

Paljudes tööstussüsteemides on suitsugaaside tee kett: ahi või katel → kanalid → tolmu kogumine (tsüklon, kott, ESP) → skraberi või väävlitustamise etapp → virn. Töö anIndutseeritud tõmbeventilaatoron istuda allavoolu jatõmbagaasi läbi selle ahela, luues kontrollitud alarõhu ülesvoolu osades.

Kui see ventilaator on õigesti valitud ja ühendatud mõistlike juhtseadistega (sageli muutuva sagedusega ajam), muutub see ventilaatoriks "liikluskontroller" kogu teie gaasisüsteemi jaoks. Kui see on alamõõduline, liiga suur või ei vasta teie süsteemi takistusele, teil tekivad klassikalised sümptomid: ebastabiilne süvis, sagedased häired, ühendatud seadmed, suurem heitgaaside risk ja kulukas seisakuaeg.

Ostjate levinumad valupunktid ja nende varjatud põhjused

Enamik projekte ei kuku läbi, sest ventilaator "ei pöörle". Need ebaõnnestuvad, kuna ventilaator on sunnitud töötama sellest kaugel ettenähtud tööpunkt või kuna konstruktsioon ei vasta gaasile, mille te palute sellel liigutada.

• "Meie mustand kõigub alati, kui tootmine muutub."Sageli on põhjuseks halb juhtimisvahemik, vale ventilaatori kõvera valik või alahinnatud süsteemi rõhulangus tippvoolu korral.
• "Tiiver kulub liiga kiiresti."Tavaliselt abrasiivne tolmukoormus, suur kiirus laba sisselaskeava juures või ülesvoolu eraldamise puudumine, mis võimaldab osakestel otse tiivikule pihta saada.
• "Me näeme korrosiooni ja äkilist jõudluse langust."Tavaliselt happelised/aluselised komponendid või kondensatsioon, mis põhjustab süsinikterasest pindade keemilist rünnakut.
• "Ventilaator ummistub pidevalt märja või väävlitustamise ajal."Kõrvalsaadustest, kleepuvast tolmust või karedatele sisepindadele kogunev kondenseeruv lade.
• "Müra ja vibratsioon ajavad kõik hulluks."Tavaliselt tasakaalustamatus, resonants kanali tugedega, halb vundament või liigpinge/ebastabiilsuse piirkondadele liiga lähedal toimimine.
• "Meie energiaarve on oodatust suurem."Tavaliselt on märk liiga suurest staatilisest rõhuvarust, ebaefektiivsest tööpunktist või halvast siibristrateegiast.
• "Hooldus võtab liiga kaua aega ja tootmine vihkab meid."Sageli seotud ligipääsmatu paigutusega, tiiviku kiire kontrolli puudumisega või planeeritud varuosade puudumisega.

Valiku kontrollnimekiri õige suuruse valimiseks

Kui soovite täpset jõudlust, vajab tarnija täpseid sisendeid. Siin on ostjasõbralik nimekiri, mis takistab 80% juhtudest vale valiku probleemid.

1. Voolukiiruse vahemik:minimaalne / normaalne / maksimaalne gaasi maht (kaasa arvatud tulevane laienemine, kui see on tegelik, mitte kujuteldav).
2. Gaasi temperatuurivahemik:püsiseisundi ja tippsündmused; pange tähele kiireid muutusi käivitamise/väljalülitamise ajal.
3. Gaasi koostis:söövitavad komponendid, niiskus ja kas kondensatsioon on võimalik.
4. Tolmukoormuse ja osakeste omadused:kontsentratsioon, abrasiivsus ja kas tolm on kleepuv või kiuline.
5. Süsteemi takistus:rõhu langus kanalites + seadmetes + korstnas sihtvoolu juures (ja kuidas see muutub filtrite koormuse korral).
6. Tegevusfilosoofia:siibri juhtimine vs kiiruse reguleerimine; kas vajate tugevat süvise stabiilsust.
7. Saidi piirangud:jalajälg, vundamendi piirangud, saadaolev toiteallikas, kõrgus merepinnast, ümbritseva õhu temperatuur.
8. Juurdepääs hooldusele:eelistatud ülevaatuspunktid, tõstemeetod ja varuosade strateegia.

Konfiguratsioonijuhend koos praktilise võrdlustabeliga

Mitte iga indutseeritud tõmbeventilaatorit ei tohiks ehitada ühtemoodi. Teie gaasitingimused määravad materjalid, kaitsed ja sisemised geomeetria, mis hoiab jõudluse aja jooksul stabiilsena.

Hea tootja aitab teil konfiguratsiooni sobitada teie tegeliku töökeskkonnaga, mitte ainult kataloogi etiketiga. Paljudes tehastes annab parima tulemuse kombineeritud lähenemine: ülesvoolu tolmu käitlemine tiiviku mõju vähendamiseks ja allavoolu materjalid/geomeetria, mis taluvad kõike, mis ikka läbi saab.

Energia, müra ja töökindlus ilma üllatusteta

Enamik ostjaid keskendub küsimusele, kas see võib õhuvoolu tabada? kuid suurem raha elab selles, mis juhtub pärast paigaldamist: elektritarbimist, müravastavus, vibratsiooni stabiilsus ja kas ostate varuosi igas kvartalis.

• Valige juhtelement, mis sobib teie varieeruvusega:kui teie koormus muutub palju, vähendab kiiruse reguleerimine sageli raisatud energiat, võrreldes ainult drosseliga.
• Nõua realistlikku tööakent:soovite stabiilset tööd kogu eeldatava minimaalse ja maksimaalse vahemiku ulatuses, mitte ühtegi täiuslikku punkti, mis on ainult brošüüris.
• Nõudke tasakaalu ja mehaanilist terviklikkust:vibratsioon ei ole lihtsalt "tüütu" - see on laagrite ja võlli eluea hävitaja.
• Vaadake müra kui süsteemi probleemi:ventilaatori valik + sisse-/väljalaske tingimused + kanalitoed + vajadusel summutid.
• Kuluvate osade plaan:veenduge, et saate tiiviku (või võtme kulumiselemendid) välja vahetada ilma, et töö muutuks mitmepäevaseks seiskamiseks.

Paigaldus- ja kasutuselevõtuvead, mida tuleb vältida

Isegi õige indutseeritud tõmbeventilaator võib halvasti töötada, kui paigaldamine eirab õhuvoolu põhialuseid. Need on kolm viga, mis tekitavad kõige kallimad tagasihelistamised.

1. Halvad sisselasketingimused:pingul põlved või äkilised üleminekud otse sisselaskeava juures võivad põhjustada ebaühtlast voolu, vibratsiooni ja tõhususe vähenemist.
2. Nõrk vundament või vale joondamine:kui alus paindub, siis vibratsioon aja jooksul kasvab ja laagri eluiga variseb kokku.
3. Tõeliste kasutuselevõtukontrollide plaani pole:õhuvoolu, rõhu, vibratsiooni ja mootori koormuse kontrollimata jätmine mitmes tööpunktis.

Hooldusplaneerimine, mis kaitseb tööaega

Ostjad tavaliselt ei vihka hooldust – nad vihkavad üllatushooldust. Lihtne etteaimatav plaan vähendab seisakuid ja pikendab ventilaatori kasutusiga.

Kui teie gaas on abrasiivne või kaldub sadestuma, peaks teie hoolduskava projekteerimisetapis sisaldama lihtsaid võite: ülevaatusuksed, ohutud tõstepunktid ja osad, mida saab vahetada ilma poolte kanalitorustiku lahti võtmata.

Mida võimekalt tootjalt oodata

Siinkohal muutub küsimus vähem "fänn vs fänn" ja rohkem "projekti tulemuse kohta". Tootja peaks suutma teid juhendada valiku, kontrollimise ja pikaajalise hoolduse planeerimise käigus.

Hebei Ketong Environmental Protection Equipment Co., Ltd.toetab tööstuslikke tõmbe- ja ventilatsiooniprojekte kus tegelik nõue on stabiilne alarõhk karmides gaasitingimustes – kõrge temperatuur, tolm, söövitavad komponendid, ja raviliini hoiused. Ostja mõistes tähendab see järgmist:

• Konfiguratsiooni sobitamine:materjalide valimine ja sisekujunduse suund gaasikeemia ja tahkete ainete koormuse alusel.
• Parameetrite kohandamine:voolu/rõhu joondamine tegeliku seadmeahelaga, mitte üldiste siltidega.
• Kinnitamise mõtteviis:kinnitades tööpunkte kogu ulatuses, kus te tõesti töötate.
• Teenuse praktilisus:projekteerimine kontrollimiseks, puhastamiseks ja kuluvate osade vahetamiseks ilma pikema seisakuta.

KKK

1) Kuhu tuleks paigaldada indutseeritud tõmbeventilaator?
Tavaliselt allavoolu põhiprotsessist ja paljudest töötlemisetappidest, et see saaks tõmmata gaasi läbi süsteemi ja hoida ülesvoolu sektsioonid negatiivse rõhu all. Täpne asukoht sõltub temperatuurist, tolmust ja sellest, kas märgtöötlemine põhjustab hoiuseid.

2) Milliseid andmeid pean täpseks valikuks esitama?
Vooluvahemik, temperatuurivahemik, gaasi koostis, niiskuse/kondensatsiooni oht, tolmukoormus ja kogu süsteemi rõhulangus (sealhulgas see, kuidas see filtrite koormusel muutub). Ilma nendeta on "valik" oletamine.

3) Kuidas vähendada tiiviku kulumist tolmuses hoolduses?
Alustage võimaluse korral ülesvoolu eraldamisega, seejärel kasutage kulumisele keskendunud ehitussuunda (materjalid, kaitsestrateegia ja geomeetria, mis vähendab otsest osakeste mõju). Samuti vältige sisselaskevoolu moonutusi, mis paiskavad osakesed teradesse.

4) Miks ventilaator pärast märgtöötluse või väävlitustamise lisamist ummistub?
Sadestused tekivad, kui kleepuvad kõrvalsaadused või kondenseeruvad kogunevad sisepindadele. Sujuvam sisemine voolutee, haardumisvastased meetmed ja lihtne juurdepääs puhastamisele on sageli nende liinide puhul olulised.

5) Kas ülemõõtmine on ohutum?
Mitte alati. Liigne suurus võib tõsta energiakulusid, suurendada müra ja viia tööpunkti teie tegeliku süsteemi jaoks ebastabiilsesse piirkonda. "Ohutu" tuleneb õigest tööpunktide kattest ja stabiilsest juhtimispiirkonnast.

Järeldus

Hästi valitudIndutseeritud tõmbeventilaatorei ole lihtsalt pöörlev seade – see on kogu teie stabilisaator suitsugaaside kett. Kui valiku põhjuseks on tegelik vool, tegelik rõhulangus, tegelik tolmukäitumine ja tõeline kondenseerumisoht, saate prognoositava tuuletõmbuse, vähem häireid, madalamaid elutsüklikulusid ja puhtama tööplatsi.
