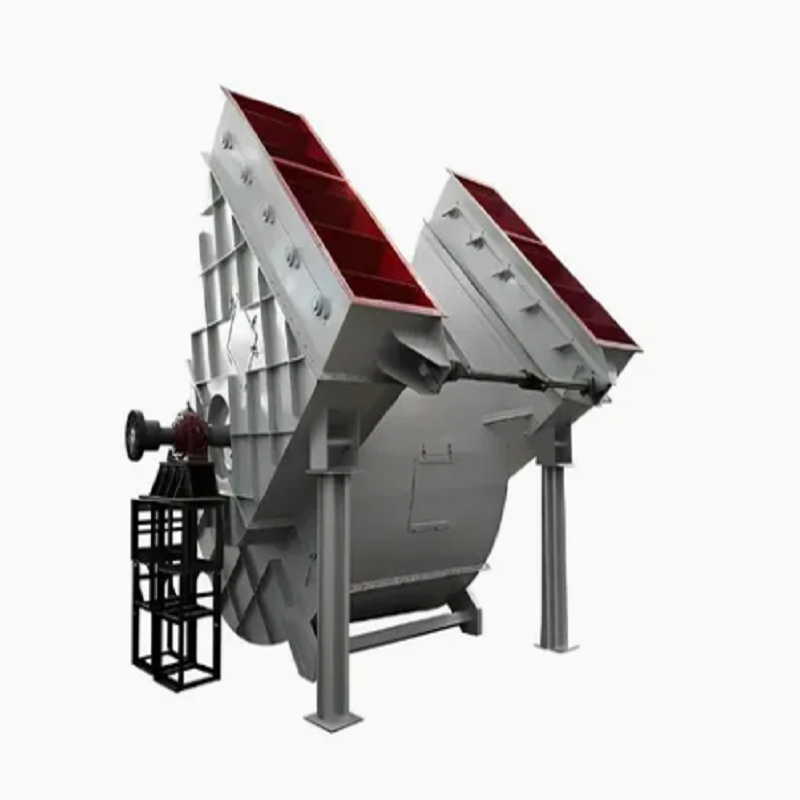

Mida tuleks tööstusliku ventilaatori valimisel arvestada?

Keskenduge F-tüüpi tsentrifugaalventilaatorile

Tööstusliku ventilatsioonisüsteemi valikul mõjutab õige tsentrifugaalventilaatori valik otseselt efektiivsust, energiatarbimist, stabiilsust ja pikaajalisi hoolduskulusid. Erinevate konfiguratsioonide hulgast kasutatakse F-tüüpi tsentrifugaalventilaatorit laialdaselt tööstusliku tolmu eemaldamise, materjali transportimise, katlasüsteemide ja ventilatsioonitehnika jaoks tänu oma stabiilsele rõhuväljundile ja tugevale kohanemisvõimele.

See artikkel jaotab peamised valikutegurid, annab samm-sammult juhiseid ja sisaldab tegelikku rakendusjuhtumit, mis hõlmab Hebei Ketongi.

1. Kõigepealt mõistke oma protsessi nõudeid

Enne F-tüüpi tsentrifugaalventilaatori valimist on kõige kriitilisem samm oma töötingimuste määratlemine.

Nõutav õhuvool (m³/h)

Süsteemi rõhk (Pa)

Keskmise temperatuur

Tolmu või söövitava gaasi olemasolu

Pidev või katkendlik töö

Näiteks tsemendi- või metallurgiatehastes on õhuvool sageli kõrgsurve ja tolmuga koormatud, mis teeb F-tüüpi tsentrifugaalventilaatorist tugeva kandidaadi tänu tugevdatud tiiviku konstruktsioonile.

2. Õige F-tüüpi tsentrifugaalventilaatori mudeli valimine

Kõik tsentrifugaalventilaatorid ei ole ühesugused. F-tüüpi tsentrifugaalventilaator viitab tavaliselt ettepoole kõverdatud, tahapoole kõverdatud või spetsiaalselt tugevdatud tööstuslikule konfiguratsioonile, sõltuvalt tootja standarditest.

Valides kaaluge:

1. samm: sobitage rõhukõver

Veenduge, et ventilaatori tööpunkt oleks kõvera kõrgeima efektiivsustsooni lähedal.

2. samm: kinnitage tiiviku materjal

Süsinikteras normaalse õhu jaoks

Roostevaba teras söövitavate gaaside jaoks

Kulumiskindel kate tolmurohkes keskkonnas

 3. samm: kontrollige ajamisüsteemi

Otseajam vs rihmülekanne mõjutab hoolduskulusid ja stabiilsust.

Õigesti valitud F-tüüpi tsentrifugaalventilaator võib vähendada energiatarbimist kuni 15–30% võrreldes liiga suure või sobimatu seadmega.

3. Konstruktsiooni tugevus ja vastupidavus

Tööstuskeskkonnad hõlmavad sageli vibratsiooni, tolmu kogunemist ja pikki töötunde. Seetõttu peaksite F-tüüpi tsentrifugaalventilaatori valimisel hindama:

Korpuse paksus ja tugevdusribid

Tööratta dünaamiline tasakaalustusaste

Laagri mark ja määrdesüsteem

Kulumisvastase voodri valikud

Tootjad nagu Hebei Ketong tugevdavad sageli ventilaatori korpuseid ja optimeerivad tiiviku geomeetriat, et pikendada kasutusiga karmides töötingimustes.

4. Energiatõhusus ja pikaajaline kasutuskulu

Levinud viga on keskendumine ainult ostuhinnale. Tegelikkuses domineerivad elutsükli kogukuludes tegevuskulud.

Hästi kavandatud F-tüüpi tsentrifugaalventilaator peaks:

Töötage BEP-i (parima efektiivsuspunkti) lähedal

Kasutage suure tõhususega mootorit (IE3 või IE4)

Minimeerige rõhukadu kanalisüsteemis

Näiteks võib süsteemi tõhususe parandamine vaid 10% võrra säästa tuhandeid kilovatt-tunde aastas pidevates tootmisliinides.

5. Paigaldus- ja hoolduskaalutlused

Isegi parim F-tüüpi tsentrifugaalventilaator võib valesti paigaldamise korral töötada kehvemini.

Peamised installietapid:

1.Tagage vundamendi jäik joondus

2. Vältige kanali leket sisse-/väljalaskeava juures

3. Säilitage õige rihmapinge (rihmajamiga süsteemide puhul)

4. Vajadusel paigaldage vibratsioonisummutid

Hoolduse kontrollnimekiri:

Regulaarne laagrite määrimine

Tööratta tolmu puhastamine

Vibratsiooni jälgimine

Rihma kulumise kontroll

6. Tõeline tööstusliku rakenduse juhtum (Hebei Ketongi projekt)

Põhja-Hiinas asuv terasetöötlemistehas vajas lõiketöökoja jaoks stabiilset tolmueemaldussüsteemi. Keskkond sisaldas:

Kõrge tolmu kontsentratsioon

Pidev 24/7 töö

Keskmise-kõrge staatilise rõhu nõue

Lahendus: Hebei Ketongi insenerimeeskond soovitas kohandatud F-tüüpi tsentrifugaalventilaatorisüsteemi koos:

Tööratta kulumiskindel kate

Tugevdatud voluutkorpus

Väline rihmajamiga mootorisüsteem hoolduse hõlbustamiseks

Tulemused:

Tolmu eemaldamise efektiivsus tõusis 22%

Hooldusintervall pikenes 3 kuult 6 kuuni

Energiatarbimine vähenes umbes 18%

See juhtum näitab, kuidas õigesti konfigureeritud F-tüüpi tsentrifugaalventilaator võib märkimisväärselt parandada tööstuslikku jõudlust, kui see on õigesti vastavuses süsteeminõuetega.

7. Levinud vead, mida vältida

F-tüüpi tsentrifugaalventilaatori valimisel vältige järgmisi vigu:

Ventilaatori ülemõõtmine "igaks juhuks"

Süsteemi takistuse arvutuste ignoreerimine

Vale materjali valimine gaasitingimuste jaoks

Pikaajalise hoolduse juurdepääsu eiramine

Need vead põhjustavad sageli suuremaid energiakulusid ja ventilaatori eluea lühenemist.

Järeldus

Õige tööstusliku ventilaatori valimine ei ole lihtsalt ostuotsus – see on süsteemitehniline ülesanne. F-tüüpi tsentrifugaalventilaator pakub tugevat kohanemisvõimet, stabiilset rõhuväljundit ja laialdast tööstuslikku rakendamist, kuid ainult siis, kui see on õigesti valitud tegelike töötingimuste alusel.

Tootjate nagu Hebei Ketong insenerikogemusega saavad ettevõtted saavutada parema tõhususe, madalamad hoolduskulud ja parema tootmise stabiilsuse.
