Kuidas valida tsentrifugaalventilaatorit, mis tegelikult parandab teie ventilatsiooni peavalu?

Tööstusliku ventilatsiooni probleemid tekivad harva ventilaatori puudumisest. Need tulenevad valest ventilaatorist tegeliku staatilise rõhu, tegeliku õhutiheduse, tegeliku tolmukoormuse ja tegelike töötundide jaoks. Selles juhendis kirjeldatakse, kuidas valida aTsentrifugaalpuhuri ventilaatormis tagab stabiilse õhuvoolu, madala seisakuaja ja prognoositava energiakulu – lisaks praktilised kontrollid, mis hoiavad ära müra, vibratsiooni ja enneaegseid laagririkkeid.

Sisu

• Ülevaade lühidalt
• Miks "head fännid" ikka halvasti esinevad?
• Tsentrifugaali põhitõed, mis on reaalses maailmas olulised
• Valikuetapid, mis takistavad ümbertöötamist
• Kiire spetsifikatsioonitabel otsuste tegemiseks
• Tõhusus ja müra väljundit kahjustamata
• Töökindluse, kulumise ja hoolduse planeerimine
• Tavaliste sümptomite kiire tõrkeotsing
• Kust tulevad õiged ehitusdetailid
• KKK

Ülevaade lühidalt

• Alustage protsessi eesmärgist: püüdke, edastage või tühjendage.
• Kinnitage õhuvool ja süsteemi tegelik staatiline rõhk (mitte "arvatud" rõhk).
• Arvestage õhutihedust: temperatuuri, kõrgust, niiskust ja gaasi koostist.
• Valige oma koorma jaoks sobiv tiiviku stiil: tolm, aurud, kleepuvad osakesed või puhas õhk.
• Valige materjalid ja tihendid korrosiooni, hõõrdumise ja ohutusnõuete jaoks.
• Juhitavuse plaan: siibrid vs sagedusajam.
• Kinnitage mehaanilised üksikasjad: tasakaalustamine, laagrite valik, joondamine, vibratsiooni juhtimine.

Miks "head fännid" ikka halvasti esinevad?

Kui olete kunagi installinud aTsentrifugaalpuhuri ventilaatormis tundus paberil täiuslik, kuid kohapeal pettunud, pole te üksi. Tavalised valupunktid ilmnevad neljal viisil:

• "Me ei saa piisavalt õhuvoolu."Enamasti on põhjuseks staatilise rõhu alahindamine või põlvedest, filtritest, õhupuhastitest ja määrdunud süsteemidest tekkivate kanalikadude ignoreerimine.
• "See on liiga vali või vibreerib."Tavaliselt on tööpunkti ja ventilaatori kõvera vaheline mittevastavus, halb vundament/isolaatorid, rihma ebaühtlus või tahkete osakeste kogunemine tiivikule.
• "Energiakulud on oodatust suuremad."Mootori täiskiirusel töötamise ajal võib ventilaator olla sunnitud töötama oma tõhusast vahemikust kaugel või olla summutitega.
• "Hooldus on pidev."Abrasiivne tolm, kleepuvad osakesed, korrosioon ja kuumus hävitavad laagrid ja tiivikud kiiremini, kui enamik inimesi plaanib.

Parandus ei ole "osta suurem ventilaator". Parandus on aTsentrifugaalpuhuri ventilaatorpõhineb tegelikel töötingimustel ja seejärel veenduge, et mehaaniline täitmine toetab neid tingimusi.

Tsentrifugaali põhitõed, mis on reaalses maailmas olulised

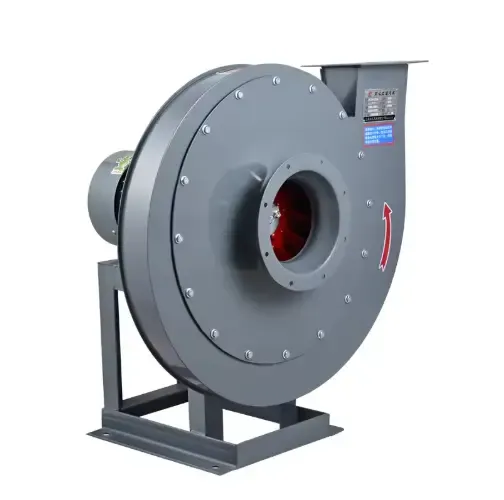

A Tsentrifugaalpuhuri ventilaatorliigutab õhku, kiirendades seda pöörleva tiiviku kaudu väljapoole ja muutes selle kiiruse rõhuks. See rõhk surub õhu läbi takistuse – torustiku, filtrite, gaasipesurite, tsüklonite ja õhupuhastite.

Edu määravad kaks numbrit:

• Õhuvool (maht): kui palju õhku peate liikuma, tavaliselt m³/h või CFM.
• Staatiline rõhk: kui kõvasti süsteem voolule vastu peab, tavaliselt Pa või sisemuses.

Siin on võti: õhuvool ja staatiline rõhk on omavahel seotud. Kui teie süsteemi takistus on oodatust suurem, libiseb teie ventilaator oma kõvera teise punkti – sageli madalam vooluhulk, suurem energiatarve ja rohkem müra.

Valikuetapid, mis takistavad ümbertöötamist

1) Määratlege töö selgesõnaliselt

• Kas püüate õhupuhasti juurest tolmu, kurnate ruumi, toidate põletit või toetate filtrit/puhastit?
• Kas õhk on puhas, tolmune, söövitav, kuum, niiske, õline või kleepuv?
• Kas ventilaator töötab pidevalt, katkendlikult või sageli käivitub?

2) Mõõtke või arvutage tegelik staatiline rõhk

Kui te ainult hindate, alahinnate sageli. Filtrid koormavad, torustik lisab kadusid ja põlved on harva nii siledad, nagu joonised väidavad. Võimalusel mõõtke põhikomponentide rõhulangust või kasutage konservatiivset varu.

3) Õige õhutiheduse järgi

Kuum õhk on vähem tihe; ventilaator liigutab helitugevust, kuid survevõime ja mootori koormus muutuvad koos tihedusega. Kui kasutate kõrge temperatuuriga heitgaasi või töötate kõrgusel, hoiab õige tiheduse arvutamine ära alatalitluse või mootori ülekoormuse.

4) Valige saasteainele sobiv tiiviku stiil

• Tagurpidi kaardus: tavaliselt tõhus ja stabiilne puhta kuni kergelt tolmuse õhu jaoks.
• Radiaalne tera: vastupidavam tahkete osakestega õhule ja vastupidavam kogunemisele.
• Edasi-kõver: sageli kompaktne, kuid võib olla raske tööstusliku tolmu jaoks vähem sobiv.

5) Valige materjalid ja kaitse kulumise ja korrosiooni eest

• Abrasiivne tolm soodustab paksemat korpust, kuluvat vooderdust ja tugevat tiiviku konstruktsiooni.
• Söövitavad aurud võivad sõltuvalt keemiast vajada roostevaba terast, kaetud süsinikterast või spetsiaalseid materjale.
• Kõrge temperatuur võib nõuda kuumakindlat konstruktsiooni ja laagrite isoleerimist.

6) Otsustage, kuidas te õhuvoolu reguleerite

• Amortisaatorid: lihtne, kuid võib raisata energiat pidurdades.
• Muutuva sagedusega ajam (VFD): parem, kui nõudlus muutub; vähendab sageli müra ja vähendab energiatarbimist.

7) Kinnitage mehaanilised detailid

• Dünaamilise tasakaalustamise kvaliteet mõjutab vibratsiooni ja laagrite eluiga.
• Õige joondamine (otseajam või rihmülekanne) hoiab ära kuumenemise ja enneaegse rikke.
• Sisse-/väljalaskeava üleminekud on olulised: halb geomeetria tekitab turbulentsi, müra ja jõudluse vähenemist.

Kiire spetsifikatsioonitabel otsuste tegemiseks

Kasutage seda tabelit praktilise kontrollnimekirjana, et hoida omaTsentrifugaalpuhuri ventilaatorvalik põhineb sellel, mis juhtub pärast paigaldamist.

Tõhusus ja müra väljundit kahjustamata

Müra on tavaliselt sümptom, mitte iseseisev probleem. ATsentrifugaalpuhuri ventilaatorkipub muutuma valjemaks, kui see lükatakse eelistatud tööpiirkonnast eemale või kui turbulents domineerib sisse-/väljavooluvoolus.

• Töötage ventilaatori kõvera stabiilse punkti lähedalnii et ventilaator ei võitle süsteemiga ega hüppa osalise koormuse korral.
• Kasutage VFD-d, kui nõudlus muutubselle asemel, et voolu täiskiirusel siibriga summutada.
• Parandage sisselasketingimused: sirge kanal jookseb sisselaskeavasse ja korralikud sisselaskekoonused vähendavad keeriseid ja turbulentsi.
• Kaaluge paindlikke pistikuid ja isolaatoreidet vibratsioon ei leviks kanalitesse ja konstruktsioonidesse.
• Hoidke tiivik puhtana: kogunemine põhjustab tasakaalustamatust, mis suurendab müra ja hävitab laagreid.

Töökindluse, kulumise ja hoolduse planeerimine

Kui teie tegevus kestab pikki tunde, muutub töökindlus disaininõudeks, mitte "kenaks boonuseks". ATsentrifugaalpuhuri ventilaatortolmuses või söövitavas töös vajab realistlikku hooldusplaani esimesest päevast peale.

Praktiline usaldusväärsus võidab

• Valige õige laagri- ja määrimisstrateegiatemperatuuri, kiiruse ja töötsükli jaoks.
• Muutke hooldusjuurdepääs mittekaubeldavaks: kui te ei saa hõlpsalt kontrollida ja puhastada, langeb jõudlus vaikselt, kuni see muutub hädaolukorraks.
• Plaani filtrihaldus: ummistunud filtrid suurendavad staatilist rõhku ja muudavad tööpunkti, surudes mõnikord mootorit oodatust tugevamini.
• Kasutage abrasiivse tolmu jaoks kulumiskaitset: vooderdised, raskema gabariidiga materjal ja robustne tiiviku konstruktsioon tasuvad kiiresti tagasi, kui seisakuid välditakse.

Lihtne igakuine kontrollnimekiri

• Salvestage vibratsiooni ja müra muutused
• Kontrollige rihma pinget/joondamist (kui see on rihmajam)
• Kontrollige tiivikut kogunemise või erosiooni suhtes
• Kinnitage kinnitusdetailid, kinnitused ja isolatsioonikomponendid
• Rööbasfiltri diferentsiaalrõhk (vajadusel)

Tavaliste sümptomite kiire tõrkeotsing

Siin on kiired, valdkonnasõbralikud põhjused ja parandused. Need kehtivad enamiku kohtaTsentrifugaalpuhuri ventilaatorinstallatsioonid.

• Madal õhuvool: kinnitage kanali lekked, ummistunud filtrid, vale pöörlemissuund, ootamatud siibrid/takistused või kavandatust suurem takistus.
• Kõrge vibratsioon: kontrollige tiiviku kogunemist, lahtiseid kinnitusi, nihket, laagrite kulumist ja seda, kas ventilaator töötab ebastabiilses piirkonnas.
• Mootori ülekuumenemine: kinnitage pinge, õhuvoolu ummistus, tööpunkti nihkest tingitud ülekoormus või ebapiisav jahutus/ventilatsioon mootori ümber.
• Müra järsk tõus: otsige võõrkehi, tiiviku kontakti, kahjustatud laagreid või turbulentset sisselaskevoolu, mis on tingitud kanali halvast geomeetriast.

Kust tulevad õiged ehitusdetailid

Joonisel saab määrata õhuvoolu ja rõhu, kuid pikaajaline jõudlus sõltub teostusest – tasakaalu kvaliteedist, konstruktsiooni jäikusest, materjali valikust ja sellest, kuidas ventilaator vastab teie tolmu ja temperatuuri tegelikkusele. See on koht, kus kogenud tootja teenib oma maine.

Kui hindate valikuid aTsentrifugaalpuhuri ventilaatortööstuslikes ventilatsiooni-, tolmukogumis- või keskkonnatöötlussüsteemides,Hebei Ketong Environmental Protection Equipment Co., Ltd.on üks tarnijatest, keda ostjad kaaluvad projekteeritud ventilaatorilahenduste ja praktiliste ehituskonfiguratsioonide osas, mis vastavad tegelikele töötingimustele.

KKK

K1: Mis on suurim viga tsentrifugaalventilaatori ostmisel?
V:Kogu staatilise rõhu alahindamine. See on number 1 põhjus, miks ventilaator ei suuda pärast paigaldamist õhuvoolu pakkuda.

Q2: Kas mul on vaja VFD-d või piisab siibrist?
V:Kui teie nõudlus muutub, säästab VFD tavaliselt energiat ja vähendab müra. Amortisaatorid on lihtsamad, kuid sageli kulutavad jõudu.

Q3: Kuidas valida tolmuse õhu jaoks tiivikut?
V:Raskemate tahkete osakeste puhul eelistatakse radiaalseid stiile sageli vastupidavuse ja kogunemiskindluse tõttu, samas kui tahapoole kaarduv võib olla suurepärane puhtama ja kõrge efektiivsusega õhu jaoks.

Q4: Miks õhuvool mõne kuu pärast langes?
V:Filtri laadimine, kanali saastumine või tiiviku kogunemine suurendab takistust ja nihutab tööpunkti. Jälgige diferentsiaalrõhku ja kontrollige tiivikut.

K5: Kas valjem on alati halvem?
V:Mitte alati, kuid järsk muutus on hoiatus. See võib viidata tasakaalustamatusele, laagriprobleemidele, turbulentsile või tööle ebastabiilses vahemikus.

K6: Kas suurem mootor saab parandada jõudlusprobleeme?
V:Suurem mootor võib vältida ülekoormust, kuid see ei paranda sobimatut ventilaatorikõverat ega alahinnatud staatilist rõhku. Kõigepealt parandage algpõhjus.

K7: Milliseid üksikasju peaksin tarnijale täpseks valikuks andma?
V:Õhuvool, staatiline kogurõhk, gaasi temperatuur, tolmu tüüp/koormus, nõutavad materjalid/katted, juhtimismeetod ja paigalduspiirangud.

Q8: Kuidas pikendada laagrite eluiga?
V:Sea prioriteediks tasakaalustamine, joondamine, õige määrimine, stabiilne töö kõverikul ja minimeerida pidevat tasakaalustamatust tekitavat kogunemist.

Järeldus

ÕigeTsentrifugaalpuhuri ventilaatoron see, mis vastab teie tegelikule süsteemi takistusele, tegelikele õhutingimustele ja tegelikule saastekoormusele – siis säilitab selle jõudluse päevast päeva, muutmata hooldust teiseks tööks. Kui soovite abi saidi tingimuste muutmisel enesekindlaks valikuks (sh materjal, tiiviku stiil ja juhtimisviis), võtke ühendustHebei Ketong Environmental Protection Equipment Co., Ltd.javõtke meiega ühendustet arutada teie taotlust ja leida lahendus, mis sobib teie tegevusega.
